Lili plachetnica 1/24

Vložiť komentár

Stavecnica RC plachenice od firmy AeroNaut

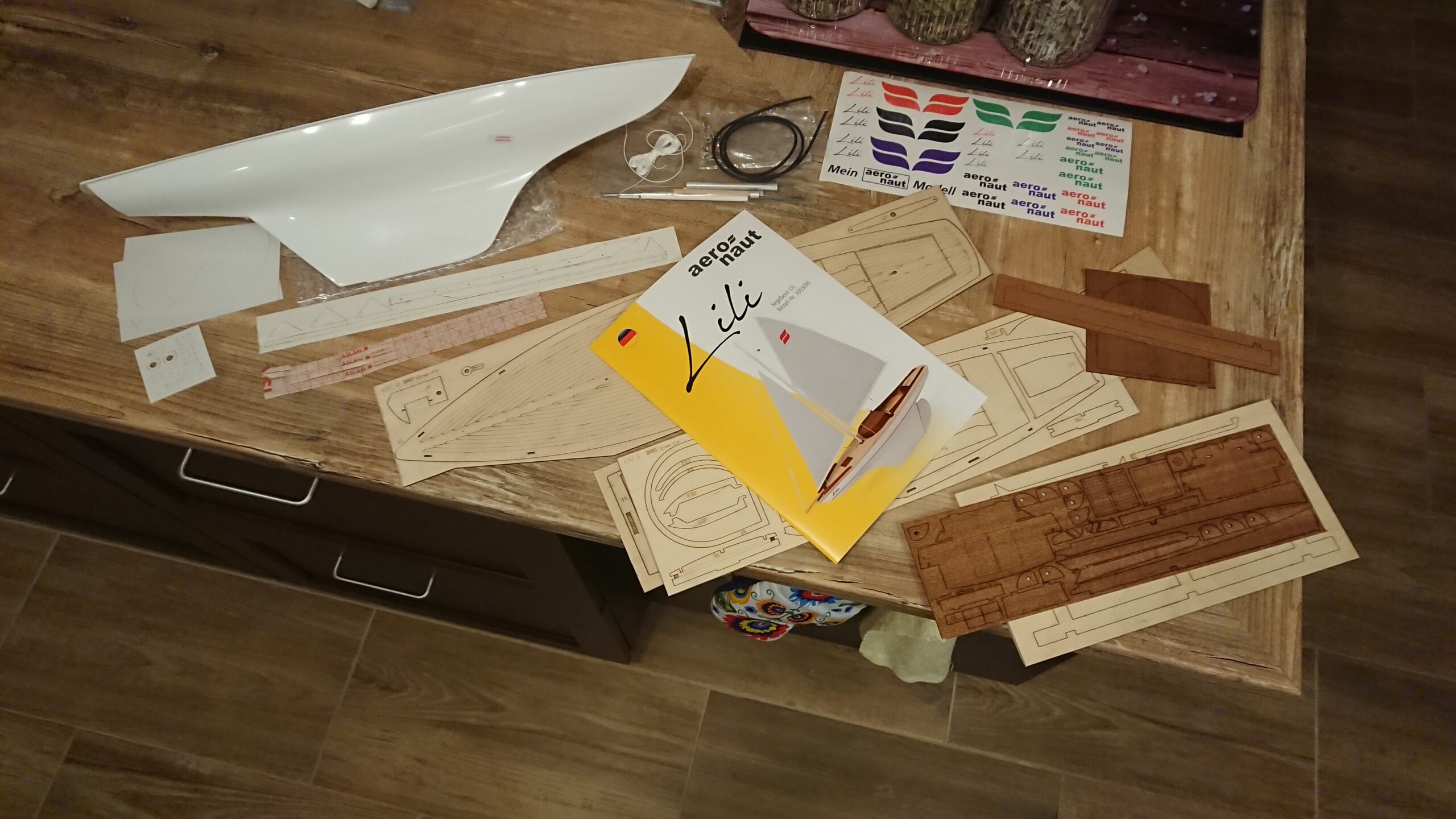

Na Vianoce som od mojej manželky dostal stavebnicu tejto plachetnice a toto bolo prvé zoznámenie sa s obsahom.
Dĺžka [mm]566
Šírka [mm]138
Výtlak [g] *850
Plocha plachiet spolu [dm²]9,8
*Výtlak je množstvo vody vytlačené plávajúcou loďou. Podľa Archimedovho zákona teleso ponorené do kvapaliny dostane toľko vztlaku, koľko váži voda, ktorú vytlačí. Voda vytlačená plávajúcou loďou váži toľko ako samotná loď, čo platí rovnako pre slanú aj sladkú vodu. Pretože slaná voda je ťažšia ako sladká voda, loď sa v slanej vode vytlačí menej ako v sladkej – vznáša sa vyššie. Oceány a moria obsahujú iba 35 promile (teda 3,5%) soli, no Mŕtve more jej obsahuje takmer 10 x toľko, ale my v Mŕtvom mori plávať s našimi loďami nebudeme.

Prvý dojem

Presne laserom vyrezané diely na drevených preglejkách a mahagónovom dreve. Drobné diely v sáčkoch. Plastový výlisok trupu obalený ochrannou fóliou. Závažie vytvarované do presného tvaru, ktoré bude stačiť vlepiť do kýlu trupu. Musím povedať že na prvý pohľad kvalitná stavebnica. Farebný návod na kriedovom papieri. Uvidíme ako to pôjde pri jej stavbe.

Pretože táto plachetnica bude aj skrášľovať interiér nášho príbytku, tak som sa rozhodol spraviť malú úpravu v zmysle dorobenia maketových okrúhlych okien, pozičnýh svetiel a drobností ktoré prispejú k maketovému vzhľadu.

  • Budem potrebovať ešte kúpiť servá, v návode je uvedený rozmer:

1 Servo ca. 20×9×17 mm > vybral som Futaba S3107 1,2kg 0,12s/60°, rozmer: 22x11x20 mm (kormidlo)

1 Servo ca. 40×20×40 mm * servo potrebuje 2 upevňovacie skrutky na stranu > skúsim šuflíkovú zásobu (natáčanie plachty)

začal som podľa návodu a išlo to krásne, olamovacím nožom som prerezal spojnice dielov vyrezaných laserom, Klik-Klik a diely boli von. Ak ich chcete mať čisté odporúčam hrany očistiť jemným brúsnym papierom. Po reze laserom sú tmavé (obhorené).
Ako prvý som zlepil stojan, potom som pokračoval palubou. Diely sedeli na desatinu krásne do seba, takže za mňa palec hore.
príprava na zalepenie vodiacej trubky kormidla do trupu

nasledovalo zalepenie záťaže do kýlu 5-minutovým epoxidom, na spodnej strane kde bude pánt kormidla bolo potrebné ho dobre zaliať aby po naskrutkovaní nevtekala dnu voda

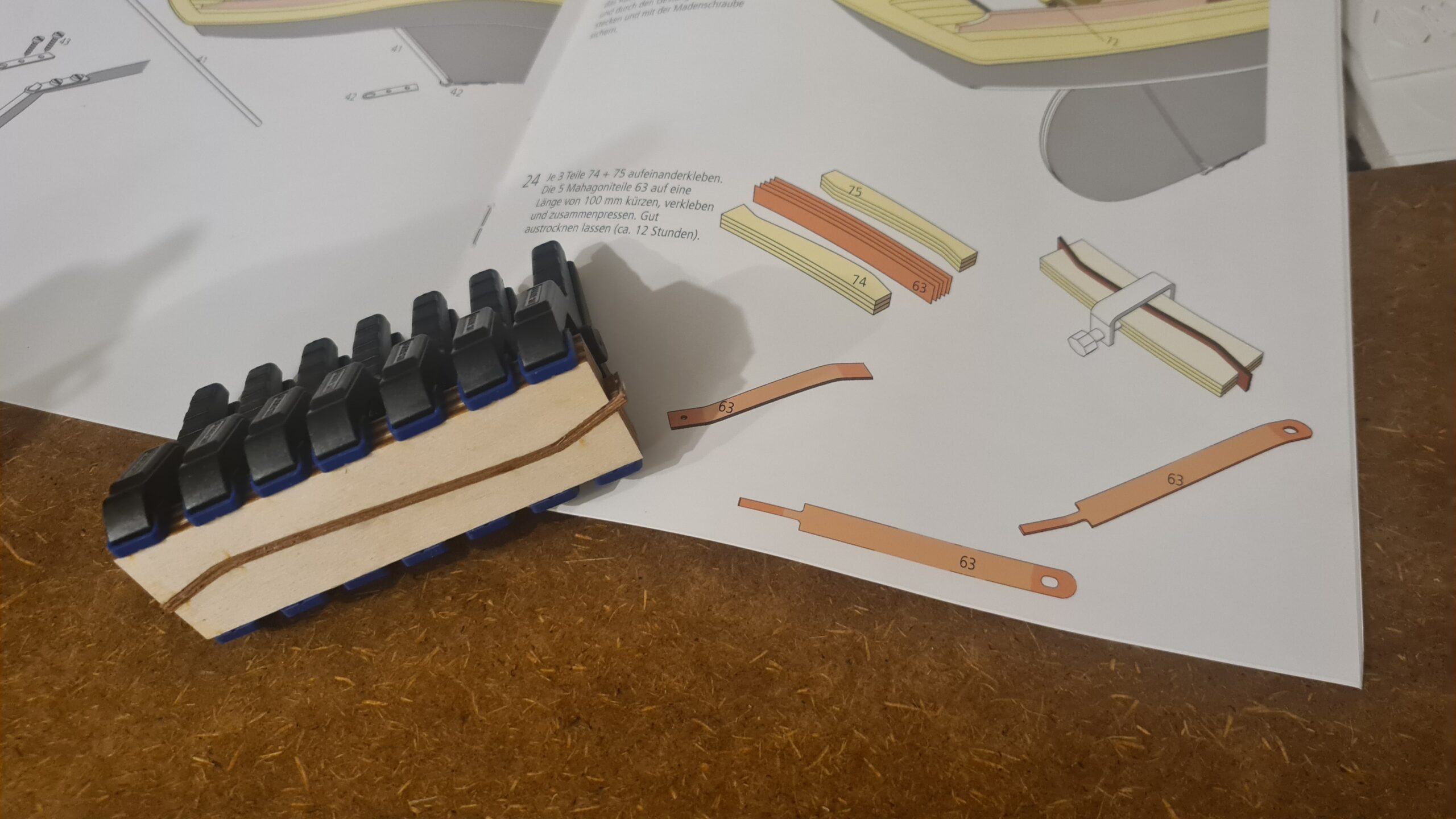

výroba maketovej páky kormidla
Lili sa rysuje

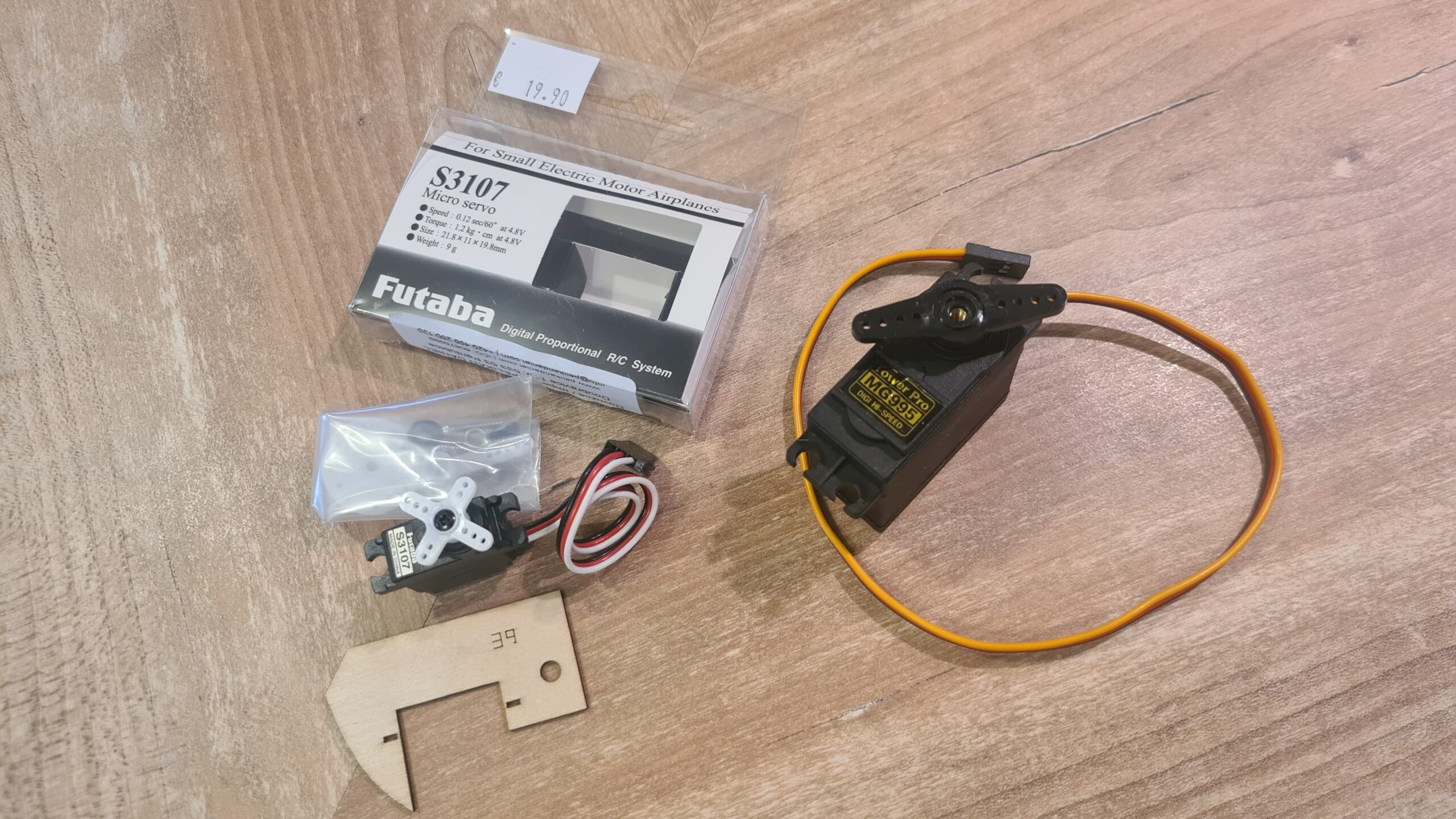

práve som dostal balík a servo kormidla Futaba S3107 , to väčšie vedľa je šuplíková zásoba TowerPro MG995 13 kg a skúsim ho použiť na plachty

…pokračovanie čoskoro
